SIMBOLOS ELECTRONICOS

SOMBOLOS ELECTRONICOS

El Interruptor:

Un interruptor es un dispositivo para cambiar el curso de un circuito. Puede ser automático, centrifugo, chopper, Dip, eléctrico, de ferrocarril, etc.

El Transformador:

Es un bobinado de cobre, que permite aumentar o disminuir el voltaje  en un circuito eléctrico de corriente alterna, manteniendo la frecuencia. La potencia que ingresa al equipo, en el caso de un transformador ideal, esto es, sin pérdidas, es igual a la que se obtiene a la salida. Las máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño, tamaño, etc.



El Diodo:

Es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor. De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones: por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un corto circuito con muy pequeña resistencia eléctrica.

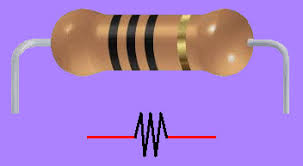

Las Resistencias o los Resistores:

Es un elemento pasivo, no genera intensidad ni tensión en un circuito, presentan una cierta resistencia al paso de la corriente, sus valores están dados en Ohmios y lo conocemos por el código de colores.

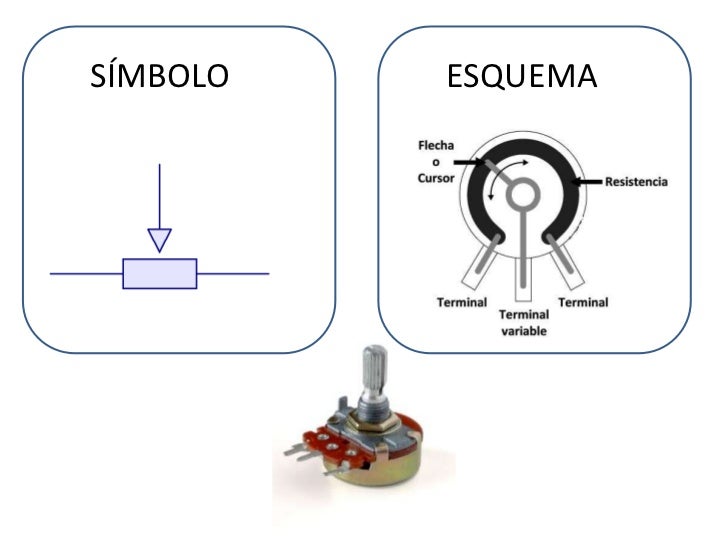

Los Potenciómetros:

Son resistencias variables, en su interior tienen una pista de carbón y un cursor que la recorre. Según la posición del cursor el valor de la resistencia de este componente cambiará. Normalmente, los potenciómetros se utilizan en circuitos con poca corriente, para potenciar la corriente, pues no disipan apenas potencia.

El condensador:

Es un componente electrónico que almacena cargas eléctricas para utilizarlas en un circuito en el momento adecuado. Está compuesto, básicamente, por un par de armaduras separadas por un material aislante denominado dieléctrico. La capacidad de un condensador consiste en almacenar mayor o menor número de cargas cuando está sometido a tensión. Se clasifican en: fijos, de papel, de plástico, cerámico, electrolítico, de mica, variables y ajustables.

Los transistores:

Es un dispositivo semiconductor que  puede controlar una corriente muy grande a partir de una muy pequeña. muy común en los amplificadores de audio. En general son del tipo NPN y PNP. Sus terminales son: Colector, Base y Emisor.

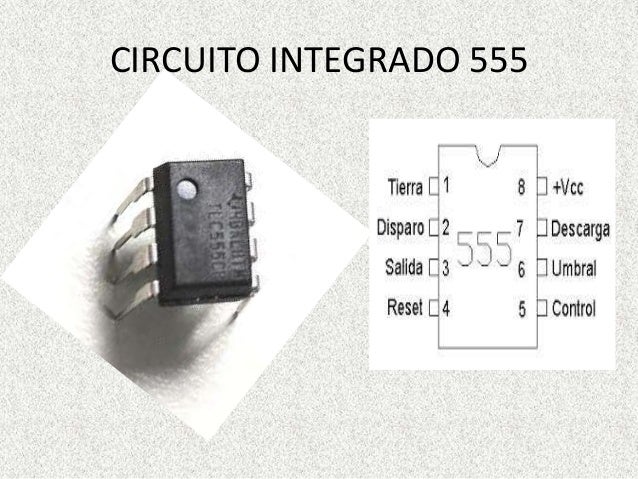

Los circuitos integrados (CI):

Es una pastilla muy delgada en la que se encuentra una enorme cantidad de dispositivos microelectrónicos interconectados. Un Circuito Integrado (IC) contiene en su interior una gran variedad de componentes en miniatura. Según el IC. de que se trate tendrá distintas funciones o aplicaciones, pueden ser amplificadores, contadores, multiplexores, codificadores, flip-flop, etc. Sus terminales se cuentan en sentido opuesto al giro de las agujas del reloj tomando un punto de referencia.

El relé:

Básicamente es un dispositivo de potencia, dispone de un electro-imán que actúa como intermediario para activar un interruptor, siendo este último totalmente independiente del electro-imán. Consta de dos circuitos diferentes: un circuito electromagnético (electroimán) y un circuito de contactos.  Su funcionamiento se basa en el fenómeno electromagnético. Cuando la corriente atraviesa la bobina, produce un campo magnético que magnetiza un núcleo de hierro dulce (ferrita). Este atrae al inducido que fuerza a los contactos a tocarse.

Las bobinas:

Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hacen circular por ellas una corriente eléctrica.  Se fabrican arrollando un hilo conductor sobre un núcleo de material ferromagnético o al aire. Su unidad de medida es el Henrio (H) en el Sistema Internacional pero se suelen emplear los submúltiplos mH y mH.

El Diodo Led (Light Emitting Diode):

Es un dispositivo semiconductor que emite luz monocromática cuando se polariza en directa y es atravesado por la corriente eléctrica Los hay rojos, verdes, azules, amarillos, también infrarrojos, láser y otros. Sus terminales son ánodo (terminal largo) y cátodo (terminal corto). Su tensión de umbral, se encuentra entre 1,3 y 4v dependiendo del color del diodo.
